FG-PTF系列风冷型臭氧发生管产品介绍
- 购买链接：https://detail.1688.com/offer/606290418457.html?_t
FG-PTF系列风冷型臭氧发生管是飞歌臭氧打造的高效臭氧发生核心组件，配套专用模块电源，基于介质阻挡放电技术与双风冷散热结构设计，具备臭氧产出稳定、能耗低、结构耐用等特点，可广泛适配空间消毒、水处理、化工氧化等各类臭氧应用场景。
一、核心规格参数
1. 基础性能参数
本系列包含FG-PTF3G、FG-PTF5G、FG-PTF10G三款型号，适配不同臭氧产量需求，核心参数如下：
FG‑PTF3G 型号：氧气流量范围 1‑2L/MIN，臭氧浓度区间 62.13‑38.98MG/L，臭氧产量 3.7‑4.6G/H，额定功率 38.53‑38.43W。
FG‑PTF5G 型号：氧气流量范围 1‑3L/MIN，臭氧浓度区间 67.56‑40.8MG/L，臭氧产量 4.0‑7.3G/H，额定功率 51.94‑52.69W。
FG‑PTF10G 型号：氧气流量范围 3‑5L/MIN，臭氧浓度区间 54.01‑39.95MG/L，臭氧产量 9.7‑12G/H，额定功率 88.10‑88.2W。
全系列通用指标：要求输入氧气纯度≥93%；模块电源输出频率 5‑8KHz，供电电压条件 220V~50Hz/60Hz。
- 通用性能要求：配套气源氧气纯度≥93%；模块电源输出频率5-8KHz，供电规格为220V~50Hz/60Hz。
2. 结构与安装参数
- 气口规格：气管内径Φ6mm、外径Φ8mm，适配常规气源管路
- 冷却方式：双风冷设计，保障腔体持续控温
- 臭氧管尺寸与安装：
- FG-PTF 3G：外形尺寸160*80*90mm，安装孔位137*28mm（孔径Φ5.8），发生管净重0.55Kg
- FG-PTF 5G：外形尺寸183*80*95mm，安装孔位158*28mm（孔径Φ5.8），发生管净重0.65Kg
- FG-PTF 10G：外形尺寸248*80*95mm，安装孔位187*28mm（孔径Φ5.8），发生管净重1Kg
- 配套模块电源：统一外形尺寸164*65.6*48.5mm，安装孔位149mm（孔径10*5.2），电源重量0.50-0.65Kg。

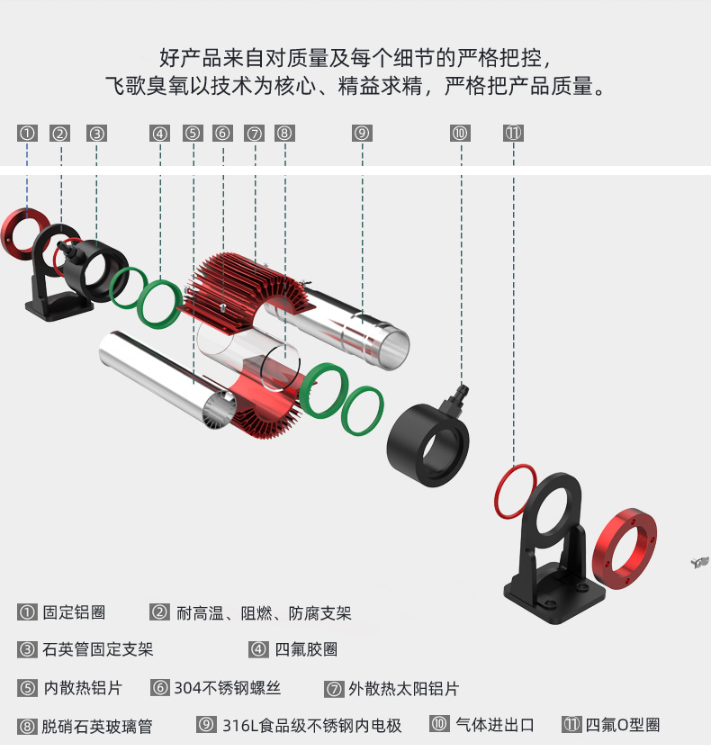

二、精密结构与材质选型
产品采用模块化拆解结构，全组件选材严苛，从核心放电部件到密封、散热结构均兼顾性能与耐用性：
- 放电核心组件：以脱硝石英玻璃管作为介电体，搭配316L食品级不锈钢内电极，介电性能优异且耐腐蚀，可满足食品级、工业级等多场景的使用要求；
- 双重散热系统：内置内散热铝片，外围搭配外散热太阳铝片，结合双风冷气流设计，可快速导出放电产生的热量，避免腔体高温导致臭氧分解，维持浓度输出稳定；
- 密封与固定结构：采用四氟胶圈、四氟O型圈实现高气密性密封，搭配耐高温、阻燃、防腐支架与石英管固定支架，辅以304不锈钢螺丝紧固，结构牢固且耐环境老化；
- 标准化接口：配备统一规格的气体进出口与固定铝圈，安装便捷，可快速集成至各类臭氧设备中。

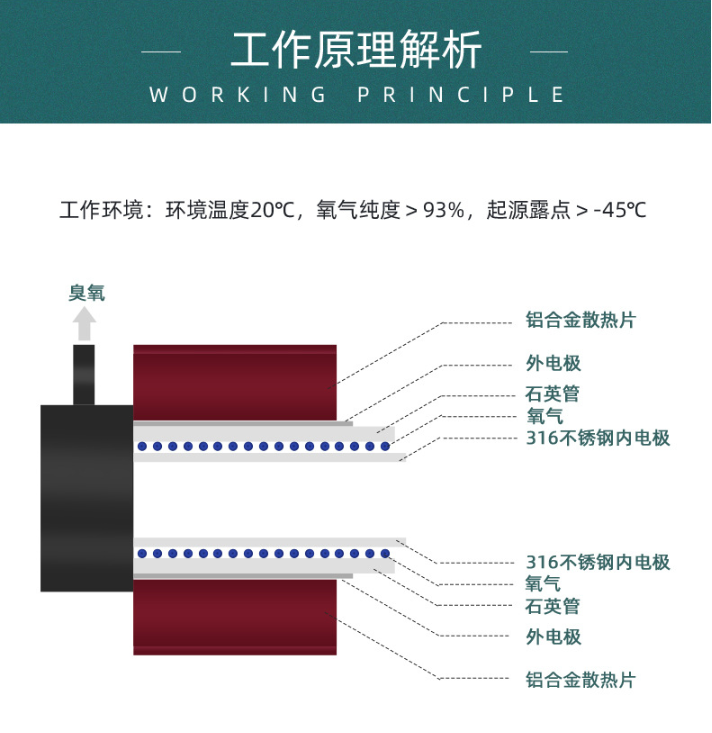

三、工作原理
本产品基于介质阻挡放电原理制备臭氧，标准工作环境要求为：环境温度20℃、氧气纯度＞93%、气源露点＞-45℃。 工作时，氧气通入石英管与316不锈钢内电极之间的放电间隙；模块电源输出高频高压电场，通过外电极与石英介电体在间隙中激发均匀的介质阻挡放电，使氧气分子电离、重组生成臭氧，最终从出气口输出高浓度臭氧气体。 外围包裹的铝合金散热片配合风冷气流，可在放电过程中持续对腔体控温，减少臭氧高温分解，提升整体产出效率。
四、产品性能优势
依托结构设计与电源匹配技术的优化，本系列产品在实测中表现出显著的性能优势：
- 低能耗、高稳定：整机运行功率低、发热量小，臭氧浓度输出平稳，同规格下运行功率低于行业平均水平，可降低长期运行的用电成本；
- 高功率因数：功率因数接近1，有效功率利用率高，无功损耗低，保障设备长时间连续运行的可靠性；
- 宽气源适配性：无论采用纯氧还是洁净空气作为气源，产出的臭氧浓度均优于行业同类型产品，可适配不同用户的气源配置条件。

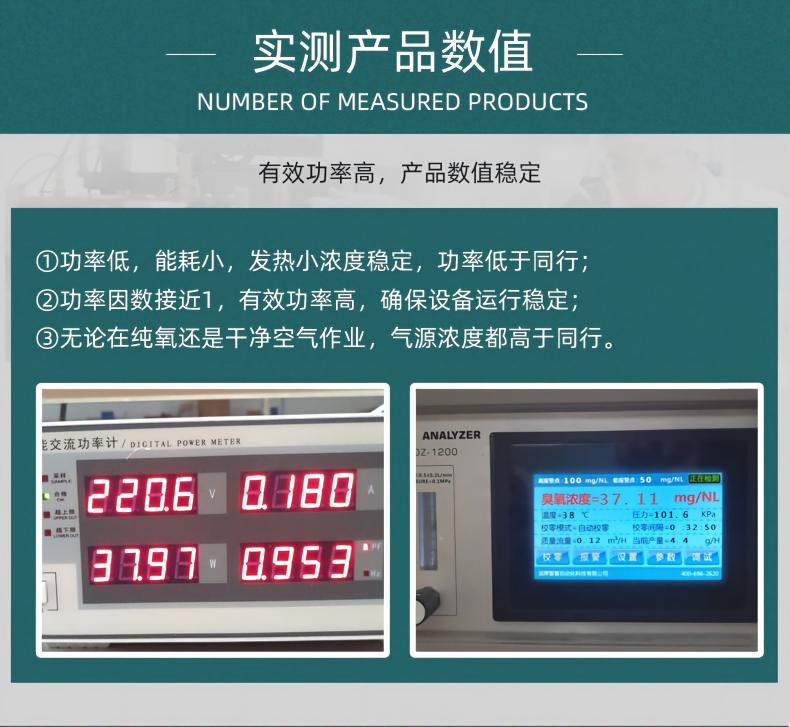

实测数据显示，产品运行过程中电压、电流、功率参数波动小，臭氧浓度输出一致性强，可长期持续提供稳定的臭氧供给。
FG-PTF系列风冷型臭氧发生管凭借成熟的放电技术、优质的材质与高效的散热设计，兼顾性能与使用寿命，是臭氧设备集成、现场消毒、水处理等场景的理想核心组件。
